南自继电保护、自动化、直流、仪表的联系
2021-05-14 11:57:56 来源：铸能电气

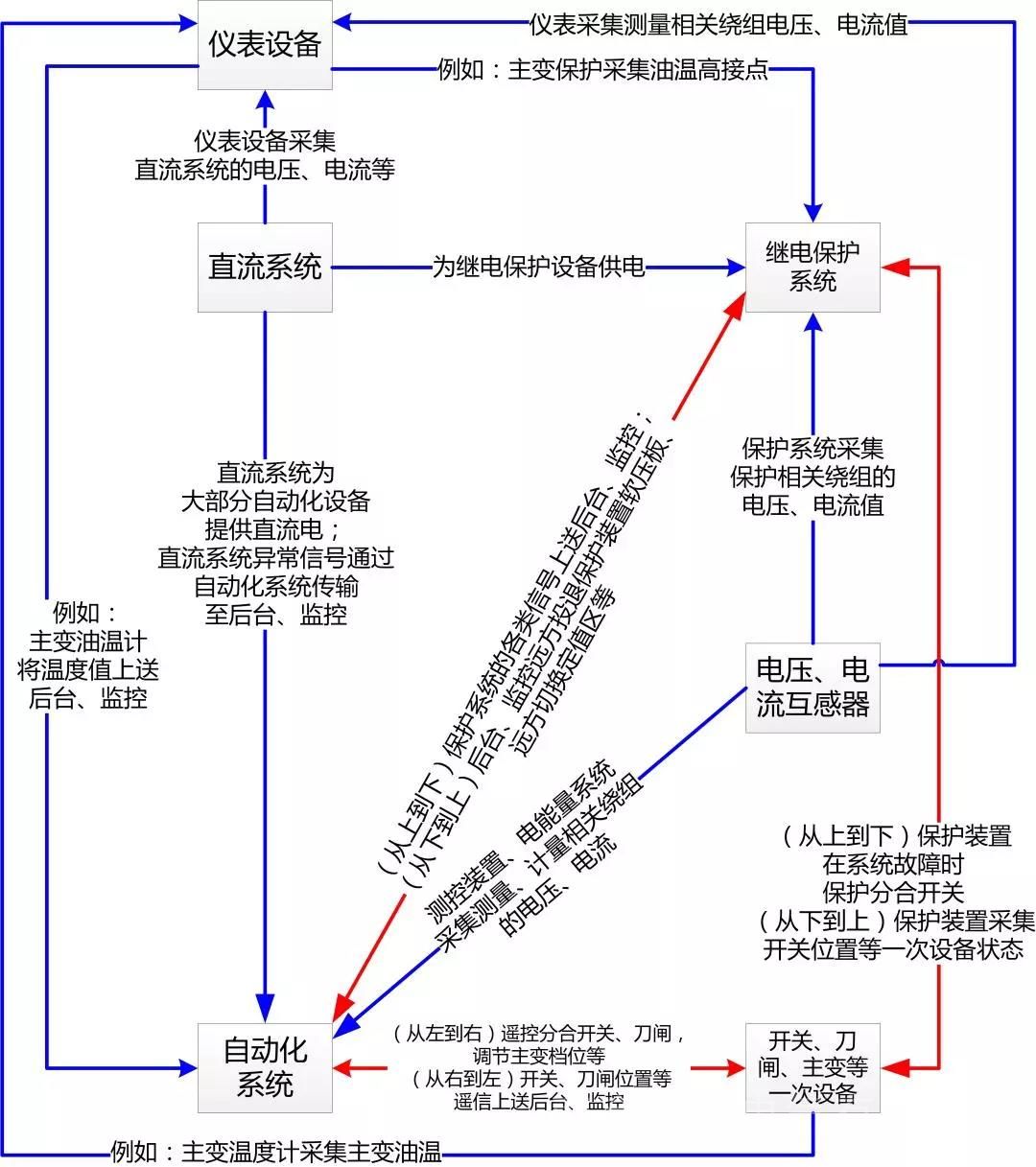

上图展示了各部分之间的主要联系。为方便理解，将开关、刀闸、主变等一次设备，以及CT、PT等联系一、二次系统的设备作为公用设备，在图中单独画出来。01直流系统与其它部分的联系
二次设备及二次回路离不开直流系统，保护装置、大部分自动化设备及其二次回路（如断路器控制回路、信号回路）均使用直流电；即便是后台机、服务器、普通交换机等计算机设备所使用的交流电，其来源之一也是由直流电逆变而成。
结合上图，直流系统与其它三个部分的联系分以下3个方面：
（1）直流系统为继电保护系统和自动化系统提供直流电源（2）直流系统的电压、电流等状态量通过仪表设备直观展示出来
（3）反映直流系统异常、故障状态的信号通过自动化设备及网络上送后台及监控
02南自继电保护系统与其它部分的联系
（1）继电保护系统通常使用直流电，由直流系统提供
（2）继电保护系统的信号（如保护动作、保护装置异常）通过自动化设备及网络上送后台及监控
（3）后台、监控通过自动化设备及网络对保护装置实现远方投退软压板、远方切换定值区等
（4）继电保护系统采集仪表接点用于逻辑运算（例如主变保护采集油温高接点作为冷却器全停跳闸判据之一）
03自动化系统与其它部分的联系
（1）自动化系统多使用直流电，由直流系统提供
（2）继电保护系统的信号（如保护动作、保护装置异常）通过自动化设备及网络上送后台及监控
（3）后台、监控通过自动化设备及网络对保护装置实现远方投退软压板、远方切换定值区等
（3）主变油温计等仪表的数值通过自动化设备及网络上送后台、监控
04仪表设备与其它部分的联系
每个仪表设备相对较为独立，所以没有称之为系统，它与其它三个部分的联系体现在以下3个方面：
（1）继电保护系统采集仪表接点用于逻辑运算（例如主变保护采集油温高接点作为冷却器全停跳闸判据之一）
（2）主变油温计等仪表的数值通过自动化网络及设备上送后台、监控
（3）直流系统的电压、电流等状态通过仪表设备直观展示出来
05开关、刀闸、互感器等公用设备与各部分的联系
（1）电压、电流互感器（即PT、CT）将电网一次高电压、大电流转为二次低电压、小电流，输出至继电保护、自动化系统、仪表设备，开关、刀闸、主变等一次设备的状态被继电保护系统、自动化系统、仪表设备采集，作分析计算、远方监测、巡视查看用
（2）继电保护系统经逻辑运算自动动作于开关，在故障时跳开开关切除故障、或合上开关恢复供电（如备自投）
（3）自动化系统经人为控制或程序控制，远方分合开关、刀闸，调节主变档位等
