南自综保断路器跳闸后开关不能合闸问题分析

    检修人员在对某10kV变电站某出线开关柜进行检修、预试过程中，断路器各项试验数据合格，但保护人员在做保护装置相关试验时发现，断路器无法合闸，测控装置发断路器控制回路断线，修试人员和保护人员立刻对断路器对控制回路进行检查。

    检修人员拉开断路器控制电源开关，检查断路器控制回路完好，重新送上控制电源后发现，测控装置不再发控制回路断线，重新合闸操作正常。

    保护人员重新完成断路器各项功能检验后，断路器再次出现不能合闸操作的现象，测控装置继续发控制回路断线信号，重启断路器控制电源，异常信号消除，再次合闸正常，这引起检修人员警觉。于是进行了详细现场故障检查：

    1. 断路器各功能未见异常

    （1）断路器在正常检修、预试过程中未发现异常现象，二次接线紧固，各继电器动作正常，机械动作测试数据全部合格；

    （2）保护校验过程中，断路器分合闸动作正确，验证断路器防跳功能模块后发生断路器无法正常合闸，测控装置报控制回路断线；

    （3）拉开断路器控制电源后重新恢复，断路器分合闸动作正常，测控装置报控制回路断线信号消失，断路器各项功能参数无异常；

    （4）检查断路器本体和保护装置未存在持续性合闸指令（合闸节点未粘连），各信号均已复归，排除断路器本身防跳功能启动闭锁断路器合闸操作。

    2. 防跳回路检查

    （1）断路器出线以上异常现象后带点测量断路器合闸回路发现不通，串接于合闸回路中的防跳接点异常断开，后检查发现机构防跳继电器未复归；

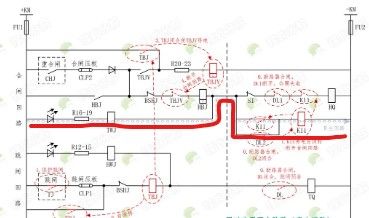

    （2）检查断路器和保护装置二次图纸发现，断路器在使用本体机构防跳功能时，与保护装置中断路器的跳闸监视回路存在寄生现象，引起防跳异常；

    （3）检查断路器防跳回路发现，在改造断路器防跳选取本体机构防跳功能后，未将保护防跳功能及时取消，两套防跳回路存在干扰现象。

       综上，造成出线断路器无法合闸、测控装置报控制回路断线信号的主要原因，是断路器保护防跳与机构防跳同时使用时，断路器控制回路中存在寄生回路。

   此种情况下，只需要取消其中一种防跳，回路就可以恢复。
