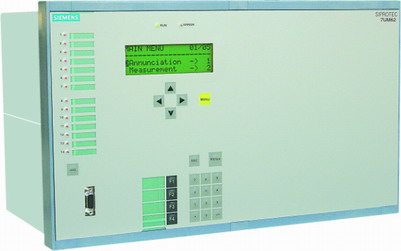

西门子发电机保护7UM62

性能特点：

▲  采用了技术高效的32位微处理器。

▲  重视电磁兼容，采用高集成度电路。

▲  对测量值进行持续监视，装置的软、硬件都有连续的自检功能。

▲  友好的操作界面。

▲  完全数字化的处理过程及测量值的控制，`完成由模拟量输入到开出量的输出。

▲  众多的保护功能为电机提供可靠的保护。

▲  通过单独的RTD模块方式可以对发电机或电动机的温度进行监视。

▲  记录事件信息、故障数据及故障录波用于分析和寻找故障。

▲  通过串口可用数据电缆、Modem或光缆与SCADA或变电站装置通讯。

▲  可选用一些附加的保护和控制功能。

▲  可编组的二进制输入和继电器输出。

主要功能：

保护功能------ 电流差动保护（7UM61不具备此功能）；

               零序电流差动保护（7UM61不具备此功能）；

               定时限过流保护；

               反时限过流保护；

               定子过负荷保护；

               负序保护；

               失磁保护；

               逆功率保护；

               正向功率保护；

               阻抗保护；

               欠压保护；

               过电压保护；

               过励磁保护；

               90%定子接地故障保护（带方向的和不带方向的）；

               灵敏对地故障保护；

               三次谐波100%定子对地故障保护；

               断路器失灵保护；

               误合闸保护；

               转子接地保护；

               外加20HZ电源的100%定子接地保护；

               启动时间监视（仅适用于电动机保护）；

               直流电压时间保护/直流电流时间保护；

               启动电流保护；

               失步保护；

               反时限欠压保护；

               频率保护（低频和高频）；

               频率变化率保护（频率变大和变小）；

               电动机的启动抑制；

测量功能------ 可测相电流、相电压、线电压、正序电流、正序电压、负序电流、负序电压、零序电流、零序电压、有功功率、无功功率、视在功率以及功率因数和频率，并计算各相差动电流和制动电流。

通信功能------ 同步时钟接口A：对时。

               系统接口B：RS232、RS485或光纤口,采用IEC870-103或Profibus或Modbus规约.

               DIGSI4/调制解调器接口C：RS232、RS485口。

               附加接口D：RTD模块，通过RS232或光纤口；

               模拟输出0 – 20mA。

               操作员接口：装于前面板,RS232口，用于连接AT或PC机,用于调试。

其它功能------ 可以利用装置配置软件DIGSI4中的可编程逻辑编辑新的逻辑功能，以满足一些特殊要求。

               内部时钟可通过IRIG-B(或DCF77)信号、二进制输入信号或系统

               接口命令实现同步。

               以时间次序记录和保存*后8次故障。

               记录、保存、传送故障波形。

               断路器统计，包括跳闸次数及断路器切断时的每相电流。

               记录被保护装置的运行时间。

结构安装：

采用7XP20箱体，7UM61有6U×1/3（ ）和6U×1/2（ ）两种整体结构（根据型号不同），7UM62有6U×1/2（ ）和6U×1/1（ ）两种整体结构（根据型号不同），可平面安装，也可以柜内安装或嵌入式安装，可以集中组屏，也可分散安装于开关柜上。
